模式2和模式3 充電槍線纜測試儀

☆ 滿足充電模式2(IC-CPD)和模式3充電槍線纜檢測標準的測試儀
☆ 自動測試序列
☆ 目視檢查功能
☆ 直觀操作
☆ 通過/失敗顯示
☆ 通過USB熱敏打印機打印
☆ 通過USB鍵盤輸入信息文本(例如發動機號、車牌號 或庫存編碼)
☆ 電氣安全等級CAT II / 300 V
☆ 堅固、抗沖擊外殼,防護等級:IP 40
☆ 集成內存,可保存1000次測量數據
☆ 測試項目
--保護導體接地連續性R LO
--絕緣電阻R ISO
--6 mA直流跳閘觸發時間/電流
--RCD交流跳閘電流和跳閘時間
--L/N/PE模擬
--功能測試,狀態B、C和E模擬
☆ 單個項目可編輯測試限值
應用范圍
PROFiTEST H+E CABLE 充電槍線纜測試儀用于電動汽車 充電槍線纜的標準符合性測試。設計用于模式2(IC-CPD) 和模式3充電槍線纜的可移動式測試。
測試序列自動運行,或者由合格的電氣人員執行。測試結果顯示為失敗/失敗顯示。測試結果可通過集成的熱敏打印機打印或保存。
與相關檢查標準有關的預設問題必須用“是”或“否”來回答,評 估將自動進行。

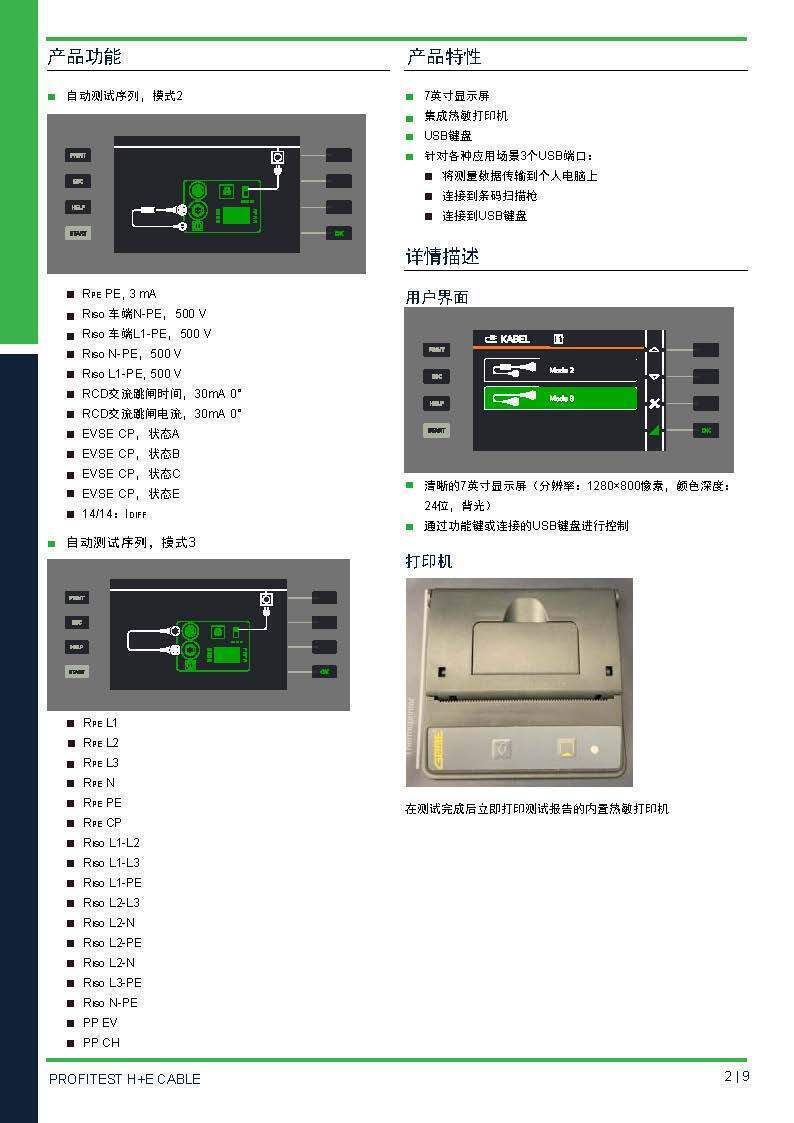

PROFiTEST H+E CABLE充電槍線纜測試儀使用顯示屏左右兩側的功能鍵進行操作,這些設置和值將顯示在顯示屏上。 通過連接的USB鍵盤(標配)進行內容輸入。

技術參數
供電電源  | 線電壓:  | 220 V AC / 230 V AC 50 … 60 Hz  |
電源連接:  | 插入式插頭 L和N之間有保險F LN  | |
測試端口  | 模式3: 單相或三相充電線纜, Type2型充電插頭  | 充電樁端: 32 A 480 V~ 2 A, 30 V  |
車輛端: 250 V AC / 480 V AC 16 A … 32 A  | ||
模式2: 單相充電線纜  | 16 A 250 V AC  | |
環境條件  | 工作溫度:  | 0 … +40 °C  |
儲存溫度:  | -30 … +60 °C  | |
相對大氣濕度:  | 最高80%,不允許冷凝  | |
海拔:  | 最高2000 m  | |
電氣安全  | 安全等級:  | 300 V CAT II  |
污染程度:  | 2  | |
熔斷器:  | 供電端:5 × 20mm, 1A/250V/T FL : 6.3 × 32 mm, 400 mA/600 V FCP : 6.3 × 32 mm,100 mA/700 V  | |
電磁兼容(EMC)  | 干擾性:  | EN 61326-1, A級  |
抗擾度:  | DIN EN 61326-1 / IEC 61326-1 DIN EN 61326-2-1 / IEC 61326-2-1  | |
機械設計  | 保護:  | 主機: IP 40 符合DIN EN60529 / IEC 60529的標準 (防止固體異物進入:≥,直徑1.0 mm。防水防護措施:未受保護) 外殼:IP 67 符合DIN EN60529 / IEC 60529的標準 (防止固體異物進入:防塵;進水保護:浸泡時受保護)  |
外殼(W×H×D):  | 469 × 177 × 372 cm  | |
重量:  | 8.8 kg  | |
顯示:  | 7英寸TFT液晶顯示器 分辨率:1280×800像素 色位深度:24位 背光照明  | |
數據接口  | USB:  | 類型:USB-A  |
內部存儲器  | 1000次測量  | |
打印機  | 熱敏打印機,集成:  | 直接熱印 紙張寬度:56.5mm(±0.5 mm) 打印寬度:48.0 mm 紙張長度:11mm  |
相關標準
該測試儀已按照以下安全標準進行了生產和測試:
DIN EN 61326-1 IEC 61326-1  | 測量、控制和實驗EN 61326-1 室用電氣設備EMC要求第1部分:一般要求  |
EN 55011 + A1 + A11 + A2  | 工業、科學的醫療備 射頻干擾特性方法及其測量方法  |
DIN EN 61010-1 +A1 + A1/AC  | 測量、控制和實驗室使用用電氣設備的安全要求 第1部分:一般要求  |
EN IEC 61010-031  | 測量、控制和實驗室使用用電氣設備的安全要求 -第031部分:電氣測量和測試用手持探頭組件的安全要求  |
EN 61557-1  | 1000 V交流和1500 VDC低壓配電系統的電氣安全-保護措施測試、測量或監控措施的設備 -第1部分:一般要求  |
EN 61557-2  | 1000 V交流和1500 VDC低壓配電系統的電氣安全-保護措施測試、測量或監控措施的設備 -第2部分:絕緣電阻  |
EN 61557-4  | 1000 V交流和1500 VDC低壓配電系統的電氣安全-保護措施測試、測量或監控措施的設備 -第4部分:接地導線、保護導線和等電位粘接導線的電阻  |
IEC 62321  | 電工技術產品。六種受管制物質水平的測定 (鉛、汞、鎘、六價鉻m、多溴化聯苯、多溴化二苯醚)  |
IEC 62321-3-1  | 電工技術產品中某些物質的測定 -第3-1部分:用X射線熒光光譜法篩選——鉛、汞、鎘、總鉻和總溴  |
IEC 62321-4 + A1  | 電工技術產品中某些物質的測定 -第4部分:通過CV-AAS、CV-AFS、ICP-OES和ICP-MS研究的聚合物、金屬和電子產品中的汞  |
IEC 62321-5  | 電工技術產品中某些物質的測定- 第5部分:AAS、AFS、聚合物和電子產品中的鎘、鉛和鉻、ICP-OES和ICP-MS法中的金屬中的 鎘和鉛  |
DIN EN IEC 61851-1 修訂版 2:2024-04, VDE 0122-1 修訂版 2:2024-04  | 電動汽車導電充電系統。第1部分:一般要求  |
IEC 62955:2018  | 電動汽車電磁場充電用殘余直流電檢測裝置(RDC-DD)  |
技術參數
模式2和3充電線纜連續性測試,保護導體電阻
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
200 mA測量 ■ 模式3線纜 ■ 模式2線纜,PE未連接  | 0.05 Ω … 10.00 Ω  | 0.01 Ω  | ± (5% + 2 位)  |
測量范圍  | 0.05 Ω … 10.00 Ω  | ||
測試電流  | ≥ 200 mA (≤ 2 Ω), 自動極性反轉(首先是+,然后是-)  | ||
開路電壓  | < 6 V  | ||
默認通過/失敗限值  | ≤0.3Ω(最長為5 m) 最高的限值(在測試儀上設置):1Ω(步階為0.1Ω)  | ||
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
3 mA測量 ■ 模式2線纜,PE連接  | 0.1 Ω … 10.00 Ω  | 0.1 Ω  | (5% + 3 位)  |
測量范圍  | 0.1 Ω … 10.00 Ω  | ||
測試電流  | ≤ 3 mA (≤ 2 Ω), 自動轉換極性反轉(首個+,然后-)  | ||
開路電壓  | < 6 V  | ||
默認通過/失敗限值  | ≤ 0.5 Ω … (PE 線纜連續性:無論是否連接)  | ||
模式2和模式3充電槍線纜絕緣電阻RISO(單次測量)
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
0.10 MΩ … 19.99 MΩ  | 0.1 MΩ  | ± (5% + 2 位) 測量精度的70%  | |
測量范圍  | 0.10 MΩ … 19.99 MΩ  | ||
測試電壓  | 250 V DC 500 V DC  | ||
測試電流  | > 1 mA < 2 mA @ 2 kΩ  | ||
默認通過/失敗限值  | 1MΩ… (防護等級1) 限值基于標準、測試儀型號等,可在儀器上設置。  | ||
230V單相模式2充電槍線纜RCD跳閘時間和跳閘電流
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
RCD跳閘時間,10 mA、20 mA,30 mA交流測試  | 10 ms … 500 ms  | 1 ms  | ± (5% + 2 位)  |
測試電流  | 10.5 mA, 21 mA, 31.5 mA 交流電(比標稱跳閘電流高5%)  | ||
測試電流精度  | ± 1.0 mA  | ||
最大測試時間  | 200, 300, 400ms  | ||
極性選擇  | 輸入正弦波的0°和180°  | ||
默認通過/失敗限值  | 測量跳閘時間>300 ms= fail 最高的限值(在測試儀處設置):200 ms、300 ms、400 ms  | ||
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
RDC-DD 6 mA直流試驗(符合IEC 62955)  | 10 ms … 500 ms  | 1 ms  | ± (5% + 2 位)  |
測試電流  | 6 mA直流電(0……超過標稱跳閘電流10%)  | ||
測試電流精度  | ± 0.6 mA  | ||
極性  | 正負  | ||
最大的測試時間  | 10s  | ||
極性選擇  | 輸入正弦波的0°和180°  | ||
默認通過/失敗限值  | 測量的跳閘時間> 10 s=fail  | ||
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
RCD交流緩升試驗  | 2mA…10 / 20 / 30mA  | 2mA  | ± (5% + 2位)  |
測試電流  | 交流電流以2 mA步長升至10/20/30 mA  | ||
測試電流精度  | ± 0.5 mA  | ||
步長  | 200, 300, 400ms  | ||
最大的測試時間  | 6s  | ||
默認通過/失敗限值  | 測量的跳閘電流< 6 /10 / 16 mA AC=fail  | ||
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
RCD直流緩升試驗  | 2mA…10 / 20 / 30mA  | 2mA  | ± (5% + 2位)  |
測試電流  | 直流電流上升從1.2 mA……6mA,步長為0.3 mA  | ||
步長  | 1.8s  | ||
最大測試時間  | 大約30s  | ||
默認通過/失敗限值  | 測量的跳閘電流< 3 mA=fail  | ||
模式2充電槍線纜EV充電功能測試
測量參數  | 設置和顯示狀態  |
CP狀態(控制導引)  | 狀態A:未使用 狀態B:計費準備 狀態C:主動充電 狀態E:錯誤(模擬短路CP-PE) 狀態F:充電器錯誤狀態(只讀狀態)  |
最高電壓  | ±12 V  |
頻率范圍  | 940 Hz … 1040 Hz  |
占空比范圍  | 8% … 97%  |
最大充電電流顯示  | 根據IEC 61851-1:2017/COR1:2023 / DIN ENIEC 61851-1:2017/ COR1:2023 / DIN ENIEC 61851-1:2019修訂版2:2024-04, VDE 0122-1修訂版2:2024-04,表格A.7和A.8  |
默認通過/失敗限值  | 測量電壓和/或頻率超出范圍=fail  |
模式3充電槍線纜PP電阻
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
充電槍/線纜PP電阻值  | 10 Ω … 4.5 kΩ  | 10 Ω  | ± (10% + 2 位)  |
默認通過/失敗限值  | 測量的電阻偏離標準=fai (根據IEC61851-1:2017/COR1:2023/DINENIEC61851-1:2019修訂版2:2024-04,VDE 0122-1修訂版:2024-04,tableB .2l -電動汽車插頭和車輛接頭的電流編碼電阻器)  | ||
模式2和模式3的充電槍線纜電壓測量
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
外部接地槍頭處的電壓測量  | 5 V AC … 270 V AC  | 1 V  | ± (10% + 2 位)  |
默認通過/失敗限值  | 測量電壓超出范圍±10%(207……253V AC=fail  | ||
模式2充電槍線纜保護導體泄露電流(差分法電流測量)
測量參數  | 測量范圍  | 分辨率  | 測量精度 (在 23 °C ± 5 °C, ≤ 80% RH)  |
漏電流測量(差分法)  | 0.30 mA … 19.99mA  | 0.01 mA  | ± (5% + 5 位)  |
測試電壓  | 230 V AC ±10%  | ||
默認通過/失敗限值  | < 3.5 mA(保護等級1)  | ||
